Vymezení hranic EPA

Vyhrazené EPA prostory mohou mít libovolnou velikost od jednoho stolu až po průmyslová pracoviště o ploše několika tisíc metrů čtverečných. Vyhrazený EPA prostor může mít různé podoby, včetně následujících:

• pracovní stůl,
• sklad,
• pracovní prostor,
• pracovní prostor v terénu,
• pracovní stanice a zařízení (např. pájecí vlna).

V případech, kdy jsou uvažována nová pracoviště nebo hlavní renovace pracovišť, doporučuje se, aby byla většina prostoru zahrnuta do jediného prostoru, jelikož v tom případě bude vyžadováno pouze velmi málo zvláštních zdrojů. Je možné, že pro existující pracoviště může být nepraktické nebo ekonomicky nežádoucí rozsáhlé přebudování. V těchto případech je rovněž přípustný malý vyhrazený prostor nebo několik malých vyhrazených prostorů, které nemusí zahrnovat podlahu. Všechny trvalé vyhrazené prostory musí mít definované hranice. Žádný prvek nebo činnost v rámci vyhrazeného prostoru nesmí elektrostaticky citlivým součástkám způsobit významné poškození. Ve vyhrazeném prostoru nesmí být tedy umístěna zařízení a provozovány činnosti, které způsobují generaci elektrostatického náboje.

Vymezení EPA prostoru

Ve vyhrazeném EPA prostoru je potřebné hlavně označit jeho hranice. Základním požadavkem je jejich zřetelná viditelnost a jednoznačnost. Konkrétní způsoby jak vymezit EPA prostory:

1. Podlahová páska.
2. Vymezovací stojany.
3. Textilní nebo ocelové zástěny.
4. PVC závěsy.
5. Ohraničení z plexi tabulí.
6. Pletivové oplocení ohraničení.

1. Podlahová páska

Jako nejjednodušší způsob přesného ohraničení EPA prostoru slouží samolepicí podlahová PVC páska. Většinou se používá v případě, že se jedná pouze o část místnosti nebo haly, a tudíž nestačí umístit výstražné návěstí pouze ke vchodu. Většinou se dodává ve dvou šířkách 50mm a 75mm. Obsahuje varování „ESD Protected Area“ a některé verze také šipky, které přesně určují směr, kterým se EPA prostor nachází.

2. Vymezovací stojany

Některé společnosti nebo zadavatel zakázky považuje podlahovou pásku jako nedostačující způsob označení a požaduje vertikální vymezení EPA prostor. Stojany s výstražnou páskou snadno vizuálně oddělí vymezený EPA prostor od ostatních míst.

Ke vstupu lze použít také vstupní turnikety, které jsou obvykle napojeny na měřicí přístroj, který ověřuje správnou funkčnost ESD náramků a obuvi.

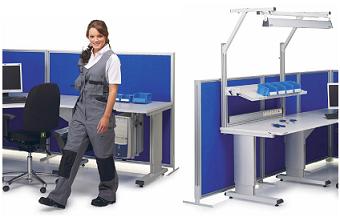

3. Textilní nebo ocelové zástěny

Zástěny nemusí být použité pouze pro ohraničení EPA prostor. Jaký je další důvod proč se používají zástěny? Aby rušivé faktory zůstávaly mimo pracoviště. Hluk z výroby, nebo hlasitý hovor, potřeba soukromí, požadavek na méně světla – to jsou jen některé příklady dobrých důvodů pro oddělování jednotlivých pracovišť. Individuální pracoviště napomáhá při soustředění a zvyšuje přesnost práce. Pomocí stěn Treston je možno snížit úroveň hluku průměrně o 7-9 dB podle normy ISO 10053. (Výzkumné středisko VTT Finsko).

V současné době můžete snadno spatřit v téměř všech továrnách některý typ stěn nebo panelů, rozdělujících pracovní plochu. Podle našich zkušeností jsou stávající stěny stejné, jaké se používají v kancelářích s těžkými textiliemi, dřevěnými nebo plastovými rámy, které můžeme specifikovat jako „nevhodné pro průmyslové použití“.

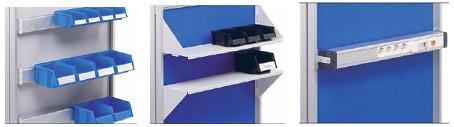

Systém zástěn Treston má možnost výběru ze dvou panelů, textilního nebo ocelového, a ze čtyř různých rozměrů rámu. Textilie je antistatická. Vyznačuje se jednoduchou stavitelností a možností měnit konfiguraci zástěn. Pokud jde o příslušenství, tato skupina výrobků představuje zajímavou alternativu pro vybavení průmyslového nebo kancelářského prostoru.

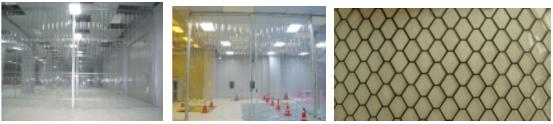

4. PVC závěsy

Většinou se vertikální PVC závěsy instalují v blízkosti venkovních vrat a dveří, aby nedocházelo při jejich otevírání ke zbytečnému úniku tepla. Jestliže se takový závěs nachází v prostoru EPA v blízkosti zpracování elektrostaticky citlivých součástek, měl by být z disipativního nebo málo se nabíjecího materiálu.

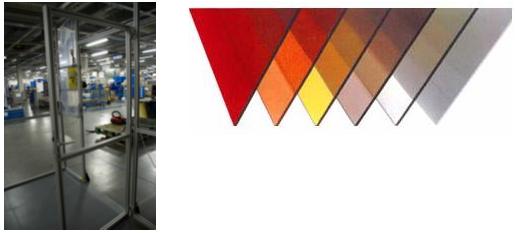

5. Ohraničení z ESD plexi tabulí

V případě, kdy má být povolen vstup do EPA prostoru pouze přes tester náramků a obuvi, instalují se „nedobytnější“ hranice EPA. Příkladem je ohraničení skládající se z hliníkových profilů a tabulí (např. polykarbonátové, akrylátové, polyvinylchloridové, hliníkové). Tento typ ohraničení je vhodný i pro pracovní prostory, které mají požadavky na určitou třídu čistoty.

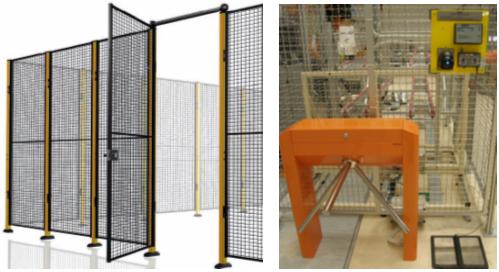

6. Pletivové oplocení

Podobným systémem ohraničení je oplocení EPA prostoru systémem pletivových panelů. Vchod bývá opatřen buď turniketem, nebo pletivovými dveřmi se zámkem. Tyto systémy pak obsluhu pustí dovnitř pouze po absolvování kontroly náramků a obuvi na testeru. Na obrázku je příklad z instalace turniketů s testerem náramků a obuvi u pletivového ohraničení EPA.

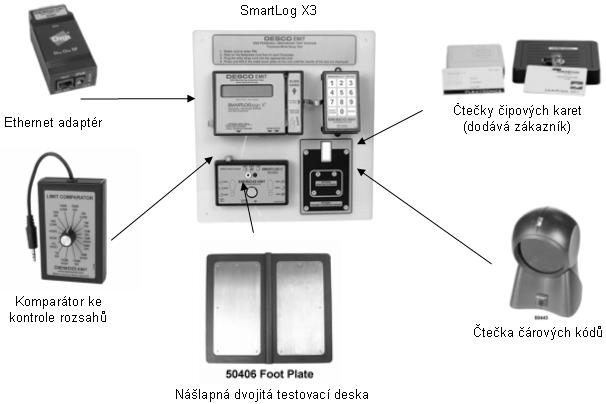

Tester náramků a obuvi se zápisem dat do PC- SmartLog X3™

► Nákup on-line na www.antistatika.cz

• ESD výstražné podlahové pásky
• Výstražné štítky a značení EPA prostor
• ESD plexi, fólie a zástěny
• Vstupní turnikety do EPA prostor
• Měřicí přístroje pro kontrolu ESD náramků a obuvi

► Shrnutí

Doporučujeme vždy si připravit projekt, byť i malý. Pokud si navrhete EPA prostor dopředu vyhnete zbytečným vícenákladům. Nejhorší variantou jsou vždy náhle nákupy za "výhodnou" cenu.
